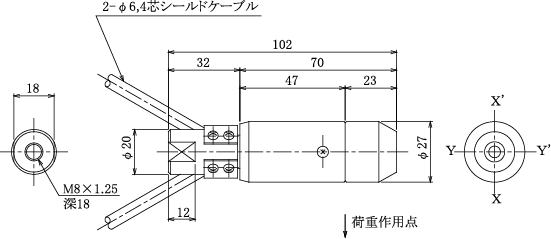

LOAD CELL 圧縮型ロードセル ・TR20DA ・TR20GH ・TR20G ・TR20C ・TR20CF ・TR20UP ・TR20WA ・TR20U ・TR20Z ・TR20R ・TR20J ・TR20V ・TR20E ・TR20I ・TR20LH ・TR20T 引張型ロードセル ・TR21H（低容量） ・TR21H（高容量） 引張･圧縮型ロードセル ・TR22G ・TR22GH ・TR22HA ・TR22HB ・TR22S（低容量） ・TR22S（高容量） ・TR22C ・TR22CF ・TR22HS ・TR22L ビーム型ロードセル ・TR28BH ・TR28BW ・TR28BP TORQUE トルクセンサ （非回転式） ・TR12S ・TR12W トルク変換器（回転式） ・TR11L ・TR11R ・TR11SK ・TR11SL ・TR11SW ・TR11SF ・TR11SS SLIPRING スリップリング ・TR10C ・TR10B ・TR10T ・TR10E AUTOMOBILE ハンドル操舵角力計 ・TR60TS ・TR60BE-P ・TR60BC-P 自動車関連 ・TR65F ・TR65C ・TR22MA ・TR22MB ・TR80 ・TR40A ・TR40B チェンジレバー操作力計（コラム用） Change Shift Lever Force Meter ■外観   ■仕様 型式名 TR65C 定格容量 100N，200N，300N （X，Y共に） 出力電圧 1.0mV/V程度 非直線性 0.5％R.O.以内 ヒステリシス 0.5％R.O.以内 繰り返し性 0.3％R.O.以内 入力抵抗 350Ω 出力抵抗 350Ω±1％ 絶縁抵抗 500MΩ以上 許容過負荷 150％ 許容印加電圧 15V 初期不平衡電圧 ±0.25mV/V以内 許容温度範囲 -20℃〜+80℃ 使用温度範囲 -10℃〜+75℃ 零点の温度影響 0.05％R.O./℃ 出力の温度影響 0.05％R.O./℃ ケーブルの種類 φ6，4芯シールドケーブル ケーブルの長さ 5m/2本 出力方式 直結 表面処理 メッキ ■特徴 ◆コラムシフトのチェンジレバーに 　直接取付けＸ−Ｙ、２方向の操作力が 　計測可能となっております。 ■外形寸法        ALL Rights reserved, Copyright(C) 2012, SOHGOH KEISO Co., Ltd
