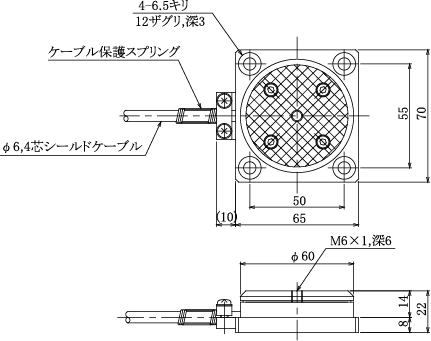

LOAD CELL 圧縮型ロードセル ・TR20DA ・TR20GH ・TR20G ・TR20C ・TR20CF ・TR20UP ・TR20WA ・TR20U ・TR20Z ・TR20R ・TR20J ・TR20V ・TR20E ・TR20I ・TR20LH ・TR20T 引張型ロードセル ・TR21H（低容量） ・TR21H（高容量） 引張･圧縮型ロードセル ・TR22G ・TR22GH ・TR22HA ・TR22HB ・TR22S（低容量） ・TR22S（高容量） ・TR22C ・TR22CF ・TR22HS ・TR22L ビーム型ロードセル ・TR28BH ・TR28BW ・TR28BP TORQUE トルクセンサ （非回転式） ・TR12S ・TR12W トルク変換器（回転式） ・TR11L ・TR11R ・TR11SK ・TR11SL ・TR11SW ・TR11SF ・TR11SS SLIPRING スリップリング ・TR10C ・TR10B ・TR10T ・TR10E AUTOMOBILE ハンドル操舵角力計 ・TR60TS ・TR60BE-P ・TR60BC-P 自動車関連 ・TR65F ・TR65C ・TR22MA ・TR22MB ・TR80 ・TR40A ・TR40B ペダル踏力計（ブレーキ用） Pedal Step Force Meter ■外観   ■仕様 型式名 TR40B 定格容量 200N，500N，1kN，2kN 出力電圧 0.75mV/V程度(200N) 1.0mV/V程度(500N〜2kN) 非直線性 0.5％R.O.以内 ヒステリシス 0.5％R.O.以内 繰り返し性 0.3％R.O.以内 入力抵抗 700Ω 出力抵抗 700Ω±1％ 絶縁抵抗 500MΩ以上 許容過負荷 150％ 許容印加電圧 15V 初期不平衡電圧 ±0.25mV/V以内 許容温度範囲 -20℃〜+80℃ 使用温度範囲 -10℃〜+75℃ 零点の温度影響 0.08％R.O./℃ 出力の温度影響 0.08％R.O./℃ ケーブルの種類 φ6，4芯シールドケーブル ケーブルの長さ 5m/1本 出力方式 直結 表面処理 メッキ ■特徴 ◆ブレーキペダルに直接取付け、 　円周上任意の位置での踏力を正確に 　計測が可能です。 ■外形寸法 　      ALL Rights reserved, Copyright(C) 2012, SOHGOH KEISO Co., Ltd
